P600及P750 set 传导发射测量

P600及P750 set 传导发射测量

产品描述
主要特点
技术参数

       该探头套件用于直接对单个集成电路引脚的电流和电压进行射频测量。该探头套件能够确保较高的测量重复精度和测量的可比较性。 使用LANGER公司的ICE1集成电路测试环境，可以对被测集成电路进行测试。ChipScan-ESA 芯片扫描软件可以控制测量过程，并对所有引脚的测量数据进行存储以及快速系统地分析比较。

未找到相应参数组，请于后台属性模板中添加

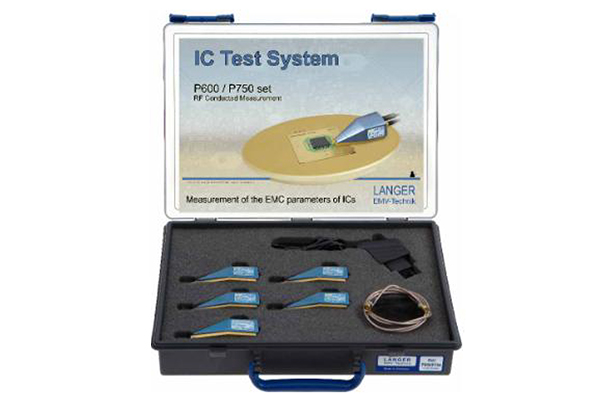

P600/P750 set 包含以下附件：

推荐选件：



1、P602, 0.1Ω高频电流表

频率范围

9kHz～3 GHz

耦合电容的容量

8 µF

测量输出

50 Ω, SMB

电压传递系数

-6 dB

分流器

0.1 Ω

电流修正系数

-26 dBΩ

电感

1 nH

最大功率损耗

2.5 W

2、P622, 有源0.1Ω高频电流表

频率范围

9kHz～3 GHz

耦合电容的容量

8 µF

电压传递系数

20 dB

1 dB 压缩点

120 dBµV

IP3

134 dBµV

测量输出

50 Ω, SMB

噪声系数

3.7dB

分流器

0.1 Ω

电流修正系数

0 dBΩ

电感

1 nH

供电

12 V / DC

最大功率损耗

2.5 W

3、P603, 1Ω高频电流表

频率范围

9kHz～3 GHz

耦合电容的容量

8 µF

测量输出

50 Ω, SMB

电压传递系数

-6 dB

分流器

1 Ω

电流修正系数

-6 dBΩ

电感

1 nH

最大功率损耗

2.5 W

4、P623, 有源1Ω高频电流表

频率范围

9kHz～3 GHz

耦合电容的容量

8 µF

电压传递系数

20 dB

1 dB 压缩点

120 dBµV

IP3

134 dBµV

测量输出

50 Ω, SMB

噪声系数

3.7dB

分流器

1 Ω

电流修正系数

20 dBΩ

电感

1 nH

供电

12 V / DC

最大功率损耗

2.5 W

5、P750, 150Ω高频电压表

频率范围

150 kHz~3 GHz

输入电阻

150 Ω

测量输出

50 Ω, SMB

电压传递系数

-15.2 dB

最大直流输入电压

50 V

最大射频输入电压

3.5 V
