P1202-2 set ESD磁场耦合

P1202-2 set ESD磁场耦合

产品描述
主要特点
技术参数

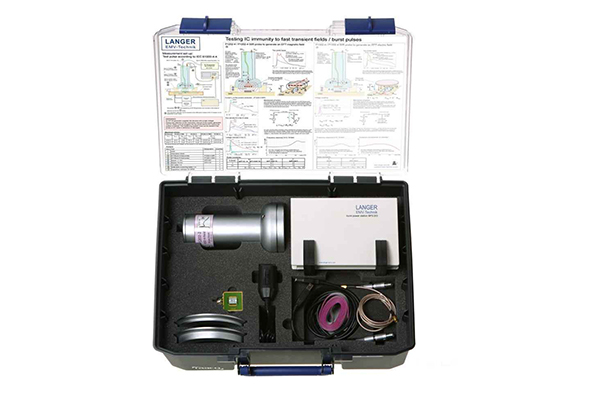

       P1202-2型场源产生静电放电磁场。用于对集成电路进行静电放电场耦合,以确定其对静电放电场的抗干扰能力。原因是PC板和电气设备依据IEC61000-4-2进行ESD抗扰度测试时,ESD发生器产生的干扰脉冲电磁场会耦合到PC板上,这将会影响PC板表面并穿透IC外壳。如果电磁场穿透集成电路,将会产生干扰。除了在集成电路上施加静电放电的直接传导耦合的干扰外,还有通过电磁场耦合到集成电路的干扰。

未找到相应参数组,请于后台属性模板中添加

生成的磁感应强度 B (h=10mm)

UGEN ∙ 0.27 · 10E-6 Vs/m²

形状

0.7 / 60 ns

频率

0.1 Hz10 Hz

最大脉冲电流

± 360 A

电压

± (0.1~6) kV

测量输出

50 Ω, SMB

分流器

0.1 Ω

电流修正系数 R

-26 dBΩ

输入接口

50 Ω Fischer

尺寸 (L x W x H)

(180 x 96 x 96) mm
