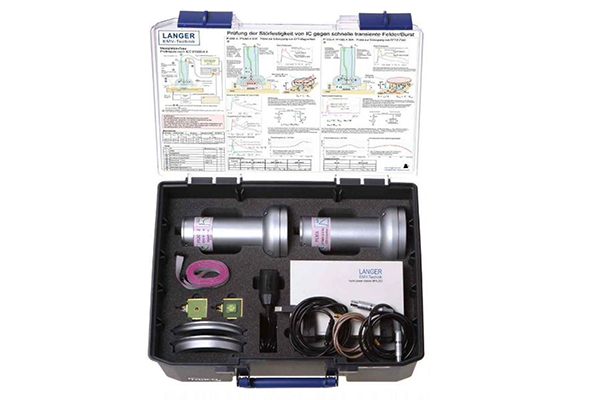

P1202及P1301 L-ESD set ESD场耦合探头组

P1202及P1301 L-ESD set ESD场耦合探头组

产品描述
主要特点
技术参数

      Langer ESD 200 ps型场耦合探头组中包含的场源产生快速电场的和磁场的静电放电脉冲场200 ps)。这些场可以准确地、可复现地加载在集成电路上,从而检验集成电路对静电放电场的抗干扰性。测试时与扁平元件组耦合的静电放电干扰会产生除标准静电放电脉冲场之外的快速电场和磁场(200 ps)。产生的场作用于扁平元件组的表面,并且能穿过集成电路的外壳。若这些场穿过集成电路,则在集成电路中产生干扰过程。因此除了在集成电路引脚上的与电路耦合的静电放电干扰之外,磁场和电场对集成电路的影响也是一个很主要的干扰途径。

未找到相应参数组,请于后台属性模板中添加

P1202 L-ESD Langer ESD 静电放电磁场

生成的磁感应强度 B (h=10mm)

UGEN ∙ 0.27 · 10E-6 Vs/m²

形状

0.2 / 2.5 ns

频率

0.1 Hz10 Hz

最大脉冲电流

± 150 A

电压

± (0.16) kV

测量输出

50 Ω, SMB

分流器

0.1 Ω

电流修正系数 R

-26 dBΩ

输入接口

50 Ω Fischer

尺寸 (L x W x H)

(180 x 96 x 96) mm

P1301 L-ESD Langer ESD 静电放电电场

脉冲参数

形状

0.2 / 5.5 ns

频率

0.1 Hz10 Hz

电压

± (0.16) kV

电压表

频率范围

DC~2 GHz

电压修正系数

60 dB

测量输出

50 Ω, SMB

输入接口

50 Ω

尺寸 (L x W x H)

(180 x 96 x 96) mm

联系我们

下载

分类:
LANGER
文件大小:
927KB
下载量:
0
2020-05-26 15:19:19
所属人群:
所有人
