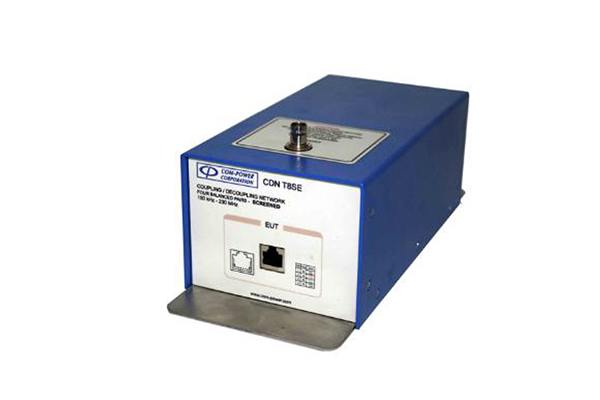

CDN-T8SE耦合/去耦网络

CDN-T8SE耦合/去耦网络

产品描述
主要特点
技术参数

  T系列耦合/去耦网络根据EN 61000-4-6设计用于传导抗扰度试验中的非屏蔽平衡线通信线缆测试。CDN T8SE适用于8线屏蔽平衡通信线缆(如以太网),将干扰信号耦合到被测线缆中。

未找到相应参数组,请于后台属性模板中添加

  频率范围:150kHz~230MHz

  最大输入电压:40V

  线数:8线

  应用:适用于4线屏蔽平衡通信线缆

  额定电流:1.5A

  额定电压:125Vac

  连接器(RF端):50Ω,BNC(f)

  I/O连接器:屏蔽RJ45

  共模阻抗:150kHz~30MHz,150Ω (±20Ω)

            30MHz~80MHz,150Ω (+60Ω/-45Ω)

            80MHz~230MHz,150Ω (±60Ω)

  分压系数:150kHz~30MHz,10dB(±1dB)

            30MHz~230MHz,10dB(+2dB/-1dB)

  隔离度:150kHz~5MHz,>70dB

          5MHz~30MHz,>60dB

          30MHz~80MHz,>50dB

          80MHz~230MHz,>40dB

  尺寸:215×114×88 mm

  重量:0.9kg

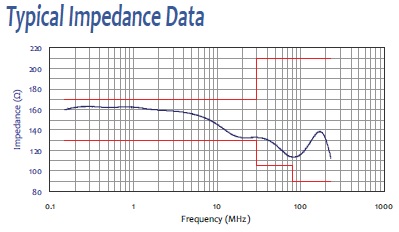

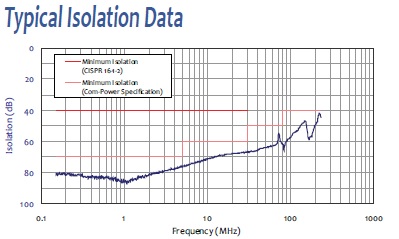

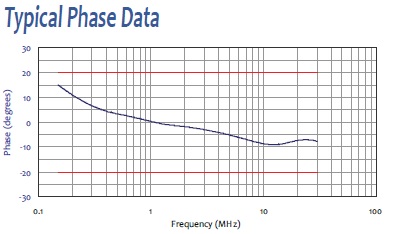

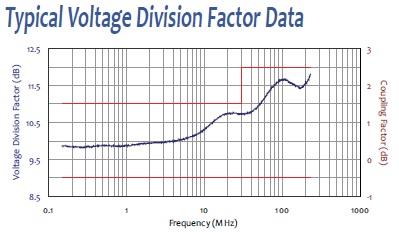

  参数图表:

  校准件:

  ADA-T8SE:共模适配器组

  ADA-515-2:150Ω/50Ω适配器
