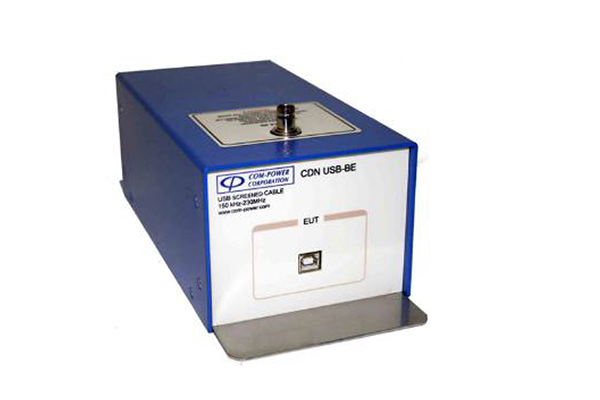

CDN-USB-BE耦合/去耦网络

CDN-USB-BE耦合/去耦网络

产品描述
主要特点
技术参数

  使用USB Type B连接器的产品可以使用CDN-USB-BE耦合/去耦网络进行测试,CDN-USB-AE在EUT端有一个USB Type B接口,在AE端有一个USB Type A接口。

未找到相应参数组,请于后台属性模板中添加

  频率范围:150kHz~230MHz

  最大输入电压:40V

  线数:8线

  应用:适用于带有Type A型的USB线缆

  额定电流:1A

  额定电压:30Vac,30Vdc

  连接器(RF端):50Ω,BNC(f)

  EUT/AE端连接器:EUT: Type B,AE: Type A

  共模阻抗:150kHz~26MHz,150Ω (±20Ω)

            26MHz~80MHz,150Ω (+60Ω/-45Ω)

            80MHz~230MHz,150Ω (±60Ω)

  分压系数:9.5dB(+2dB/-1dB)

  尺寸:215×114×88 mm

  重量:0.9kg

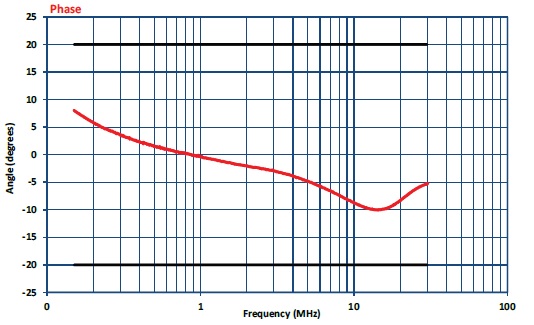

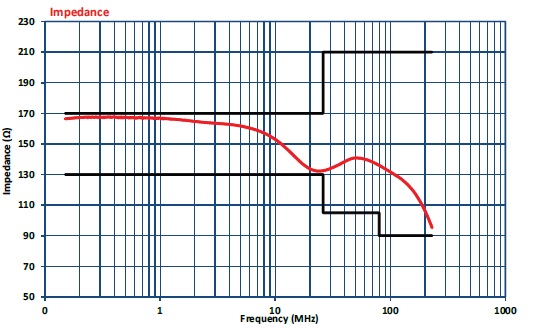

  参数图表:

  校准件:

  ADA-USB-BE:短路适配器

  ADA-515-2:150Ω/50Ω适配器

  TEP-050:50Ω终端阻抗
