RF转接头

RF转接头

产品描述
主要特点
技术参数

描述:

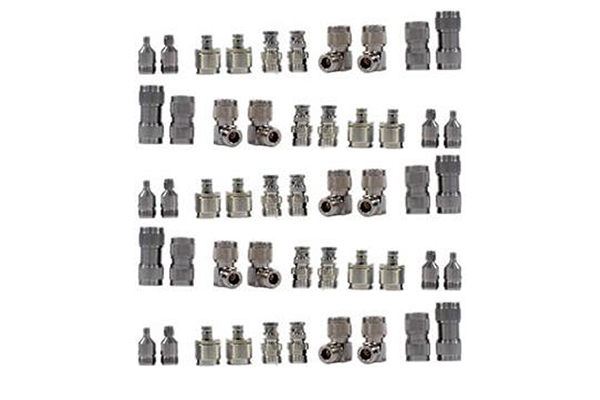

  AHS微波/射频转接头具有低VSWR,低插入损耗优良性能,其频率范围:DC – 40GHz,接头从BNC – 2.92mm。同时也支持定制接头。

未找到相应参数组,请于后台属性模板中添加

主要参数:

型号

说明

ADP-201

转接头, BNC(f) - N(m)

DC - 7 GHz

ADP-202

转接头, BNC(m) - N(f)

DC - 7 GHz

ADP-203

转接头, SMA(m) - N(f)

DC - 18 GHz

ADP-204

转接头, N(m) - N(m)

DC - 10 GHz

ADP-205

转接头, N(m) - N(m)

DC - 18 GHz

ADP-206

转接头, N(m) - SMA(f)

DC - 18 GHz

ADP-207

转接头, N(f) - SMA(f)

DC - 18 GHz

ADP-208

转接头, N(m) - N(f) 90 Deg.

DC - 10 GHz

ADP-209

转接头, 3.5(f) - 3.5(f)

DC - 26 GHz

ADP-210

转接头, 3.5mm(m) - 3.5mm(m)

DC - 26 GHz

ADP-211

转接头, 2.9mm(m) - 2.9mm(m)

DC - 40 GHz

ADP-212

转接头, N(m) - SMA(m)

DC - 18 GHz

ADP-213

转接头, 2.9mm(f) - 2.9mm(f)

DC - 40 GHz

ADP-214

转接头, BNC(f) - BNC(f)

DC - 7 GHz

ADP-215

转接头, N(f) - N(f)

DC - 18 GHz

参数图表:



衰减值dB/3m

线缆型号

频率范围

100MHz

500MHz

1GHz

2GHz

5GHz

10GHz

RG-58

DC - 5 GHz

0.5

1.6

1.8

3.5

6.0

--

RG-142

DC - 10 GHz

0.4

0.9

1.4

2.5

3.9

7.0

RG-214

DC - 10 GHz

0.2

0.6

0.9

1.7

2.7

4.5

RG-223

DC - 5 GHz

0.5

1.1

1.7

2.8

4.6

--





最大承受功率(W)

线缆型号

频率范围

100MHz

500MHz

1GHz

2GHz

5GHz

10GHz

RG-58

DC - 5 GHz

300

125

80

50

20

--

RG-142

DC - 10 GHz

1800

750

530

275

175

100

RG-214

DC - 10 GHz

780

340

200

110

65

40

RG-223

DC - 5 GHz

480

205

120

70

40

--
