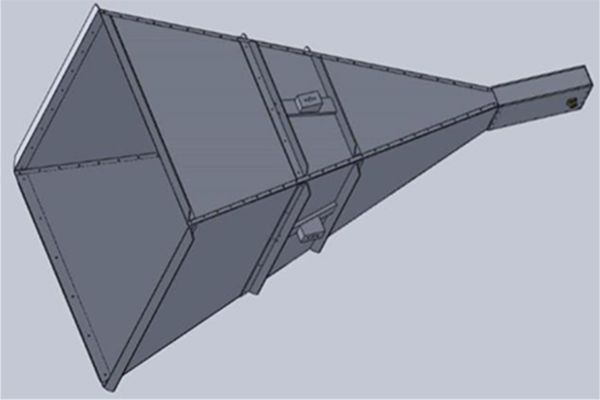

标准喇叭天线HA 9250-12

标准喇叭天线HA 9250-12

产品描述
主要特点
技术参数

　　Schwarzbeck的HA 9250-12是一款标准增益的喇叭天线，线性极化，装有7/16连接器，适应大功率测试。

未找到相应参数组，请于后台属性模板中添加

频率范围

1GHz - 2 GHz

可用频率范围

0.92GHz–2.2 GHz

增益

约20dBi

天线因子

11 – 17 dB/m

标称阻抗

50 Ω

VSWR

<1.5 典型值

前后比

>27 dB

极化方向

线性

3dB典型波瓣宽度(E-Plane)

16°

3dB典型波瓣宽度(H-Plane)

15°

3dB典型波瓣宽度(E-Plane)

22°

3dB典型波瓣宽度(H-Plane)

24°

连接器

7/16

最大输入功率

1.8 kW @1 GHz，1.2 kW @2 GHz

固定安装

3/8“，5/8“

长*宽*高

1.9 x 1.3 x 0.98 m

重量

27kg

　　各种参数曲线图如下：

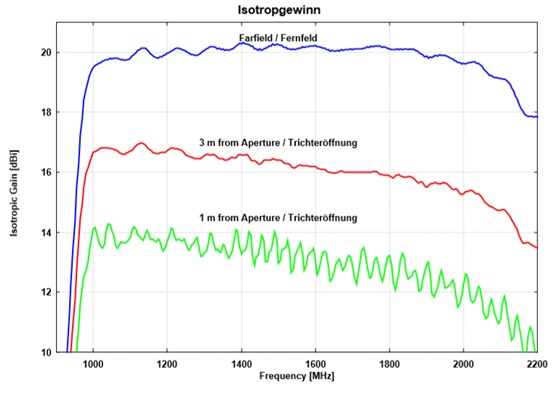

　　天线增益

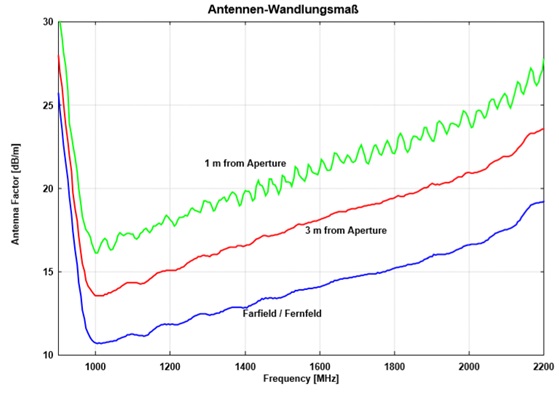

　　天线因子

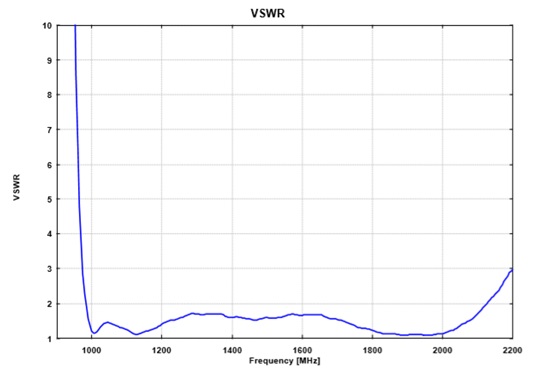

　　驻波比

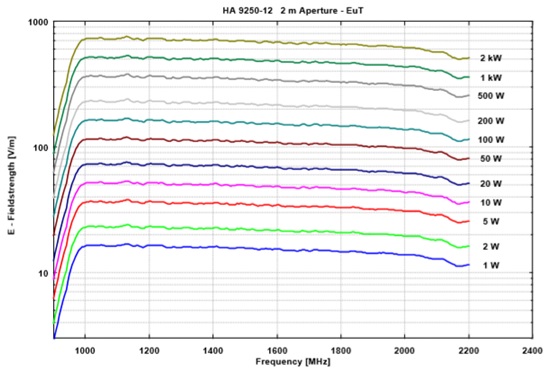

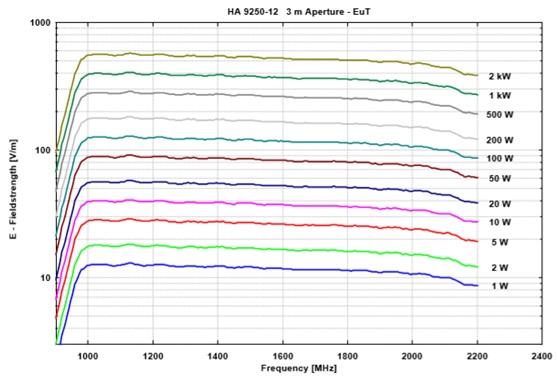

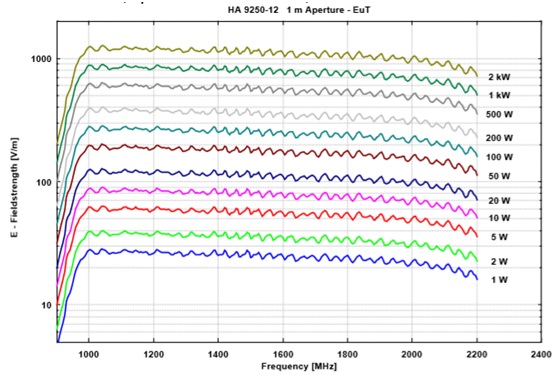

　　典型的功率与场强关系图如下：
