宽带人工网络BAN 8530

宽带人工网络BAN 8530

产品描述
主要特点
技术参数

  宽带人工网络(BAN)在汽车工业中被用来直接向信号或电力线注入射频功率,这种方法被称为“直接功率注入”。

  BAN在AE端口和EUT端口之间提供了良好的隔离,因此,注入的射频信号主要指向EUT端口,从EUT端口看,BAN提供标准的最小阻抗,来自放大器的射频信号由该阻抗加载。更大电流的BAN要求更大的铁氧体,它们的阻抗较低,去耦性较差。因此,BAN8530只能在8A - 30A的范围内使用,对于电流小于8A的,就不合适使用BAN 8530。

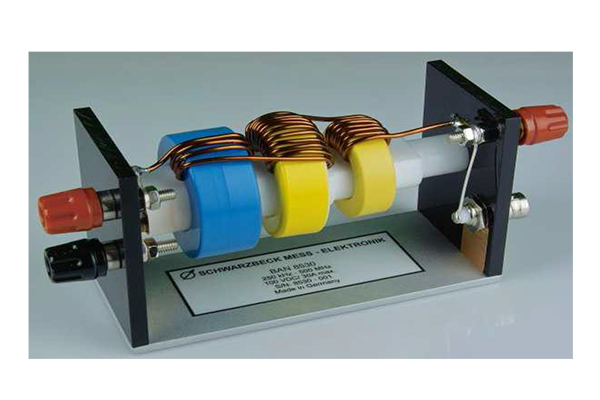

  基本电路是一个L/C低通滤波器,在AE端有一个宽频带单片陶瓷电容器, 电感由五个环形线圈串联而成。

  BAN的选择取决于最大电流和信号传输速率,BAN8530规定电流在8A - 30A之间。

  试验布置和测量方法见标准ISO 11452-7或戴姆勒克莱斯勒DC-10614(2005-03)等制造商标准。

  BAN必须与被测设备(DUT)串联,所以用4mm插座,对于更高电流,使用挂钩型电缆接线头,因为其接触电阻较低,散热量较小。ISO 11452-7中的红色AE连接器称为“端子2”,与我们辅助设备的电源相连。

  AE侧的黑色接线柱与参考接地相连,它可用于测量BAN的电气特性或作为附加接地连接,BAN的接地连接已经由BAN8530底座的金属板提供。

  BNC连接器可用于将射频信号从发生器/放大器注入DUT,在上述标准中,BNC连接器也称为“端子3”。

  根据标准,必须使用隔直流电容器,它必须连接到BNC插孔,并在直流车载电压和射频注入设备之间提供隔离,这样就避免了通过车载电压的直流电损坏连接的测量设备的可能性,可选择合适的隔直流电容器,它就是“DC Block 500”。

  对于小于8A的,建议使用BAN8508,其他电流或传输速率的BAN可根据要求提供。

  EUT电源线的焊点被定义为测量BAN8530阻抗的基准面。

  安全建议:

  BAN 8530有一个开放式框架设计,因此它没有防止意外接触的保护,根据工作电压,可能会出现危险电压,因此,不得将导电物品放置在禁令上或禁令附近。任何用户都必须了解可能存在的危险。必须在封闭环境中设置设备,以防止意外接触电线。

  如果BAN在高电流下运行较长时间,线圈就会发热,只有技术人员才能使用BAN,另外必须遵守使用BAN国家的安全标准。

未找到相应参数组,请于后台属性模板中添加

型号

BAN 8530

频率范围

250 kHz – 500 MHz

标称额定范围

8 A – 30 A

线型

单线

DUT/AE接口

6mm接线柱,4mm香蕉头插孔

最大线性电压

100 V DC

最大线性电流

30 A DC

端口

50 Ω BNC

RF最大输出功率

5 W

去耦(EuT / BNC 到 AE端)

250 kHz – 500 MHz ,>20 dB

阻抗

250 kHz – 1 MHz,>200 Ω

1 MHz – 150 MHz,>400 Ω

150 MHz – 250 MHz,>200 Ω

250 MHz – 500 MHz,>100 Ω

尺寸W x H x D

160 mm x 68 mm x 50 mm

重量

约385 g

型号

BAN 8508

频率范围

250KHz~500MHz

标称额定范围

2A~8A

DUT/AE接口

6mm接线柱,4mm香蕉头插孔

最大线性电压

100V DC

最大线性电流

8A DC

端口

BNC

RF最大输出功率

5W

去耦(EuT / BNC 到 AE端)

0.25 MHz to 1 MHz,>20 dB

1 MHz to 500 MHz,>35 dB

阻抗

0.25 MHz to 0.5 MHz,>200 Ω

0.50 MHz to 250 MHz,>500 Ω

250 MHz to 500 MHz,>200 Ω

尺寸W x H x D

128 mm x 54 mm x 41 mm

重量

约160 g

标准

DIN ISO 11452-7: 2002-07

DC-10614:2005-03

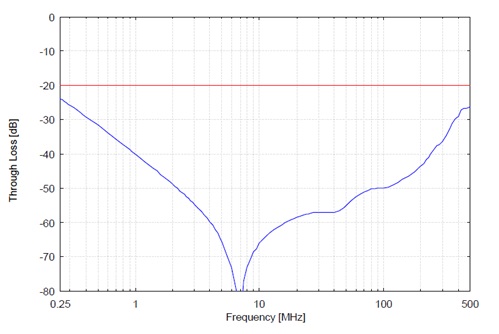

  BNC (Eut) 到 AE的衰减:

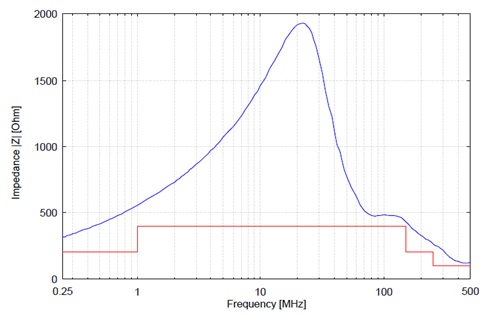

  阻抗:
