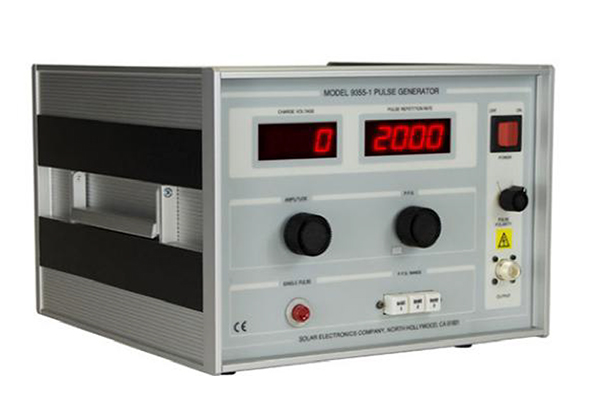

9355-1 CS115脉冲信号发生器
产品描述
主要特点
技术参数
9355-1脉冲信号发生器，使用电流注入钳，能向电缆或者电源线注入脉冲信号，脉冲信号的上升沿和下降沿小于2ns，周期约30ns。 使用50欧姆校准装置时，能在一分钟内以30 p.p.s的速率产生5A电流，完全符合MIL-STD-461D/E，以及GJB151A/152A测试方法CS115的要求。
9355-1可产生小于2V到大于2000V的脉冲电压，重复率可在0.6 p.p.s. 到150 p.p.s.之间调整，或者通过面板进行手动单次触发。面板显示器显示电压和脉冲重复率。该设备也可以用作脉冲校准源，在1kHz-10MHz频率范围内产生可调的频谱输出达150 dBμV/MHz，平坦度为±1 dB。
CS115测试建议的附件：
9142-1N电流注入钳：频率范围2MHz～450MHz，200瓦
9125-1校准装置：用于校准内径32mm到38mm，频率范围20Hz～500 MHz的电流探头
9123-1电流探头：频率范围10kHz～500MHz，内径32mm
9410-1高压衰减器：DC～1GHz，40±2 dB衰减，也可用作高压50欧姆同轴负载
9841-1 1000V负载：50欧姆同轴1瓦平均功率，频率范围DC～1GHz，典型驻波比<1.5
