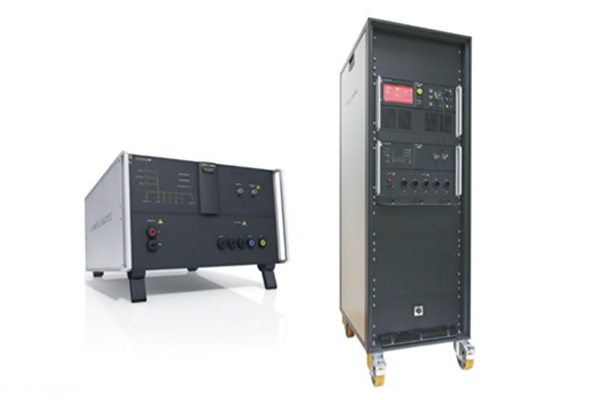

COUPLING NX5 群脉冲&浪涌组合式3相耦合/去耦网络

品牌:

行业:

描述:

NX系列的三相耦合/去耦网络用于在直流线路或三相(4线或5线)电源系统上耦合EFT/Burst脉冲和浪涌脉冲，EUT电压可高达1000 VDC / 3 x 690 VAC。

关键参数:

品牌:

EMTEST

产品描述

主要特点

技术参数

　　NX系列的三相耦合/去耦网络用于在直流线路或三相(4线或5线)电源系统上耦合EFT/Burst脉冲和浪涌脉冲，EUT电压可高达1000 VDC / 3 x 690 VAC。这包括对可再生能源领域(如光伏系统、风力发电站、电动汽车)使用的逆变器进行越来越普遍的测试。完全满足宽电流范围16A, 32A, 63A, 125A和200A的EUT。

CDN概述
Burst	EN/IEC 61000-4-4,最大电压可达5.5kV
Surge	EN/IEC 61000-4-5,最大电压可达5kV
电流范围	＜32A:0A-32A 63A:＞32A-63A 125A:＞63A-125A 200A:＞125A-200A
CDN 3X480VAC(P-P)型号
电流范围	型号
16A	NX5 bs-3-480-16
32A	NX5 bs-3-480-32
63A	NX5 bs-3-480-63
125A	NX5 bs-3-480-125
With additional current ranges*
＜32,63A	NX5 bs-3-480-63.1
＜32,63,125A	NX5 bs-3-480-125.1
＜32,63,125,200A	NX5 bs-3-480-200.1
CDN 3X690VAC(P-P)型号
电流范围	型号
16A	NX5 bs-3-690-16
32A	NX5 bs-3-690-32
With additional current ranges*
＜32,63A	NX5 bs-3-690-63.1
＜32,63,125A	NX5 bs-3-690-125.1
＜32,63,125,200A	NX5 bs-3-690-200.1
铁路行业CDN
铁路行业CDN概述
耦合	满足标准EN 50121内置0.5 µF / 40Ω模块
群脉冲Burst	满足标准EN/IEC 61000-4-4,脉冲电压可达5.5.kV
浪涌Surge	满足标准EN/IEC 61000-4-5,脉冲电压可达5kV
电流范围	＜32A:0A-32A 63A:＞32A-63A 125A:＞63A-125A 200A:＞125A-200A
CDN 3X480VAC(P-P)型号
电流范围	型号
16A	NX5-R bs-3-480-16
32A	NX5-R bs-3-480-32
With additional current ranges*
＜32,63A	NX5-R bs-3-480-63.1
＜32,63,125A	NX5-R bs-3-480-125.1
＜32,63,125,200A	NX5-R bs-3-480-200.1
CDN 3X690VAC(P-P)型号
电流范围	Models with additional current ranges*
＜32,63A	NX5-R bs-3-690-63.1
＜32,63,125A	NX5-R bs-3-690-125.1
＜32,63,125,200A	NX5-R bs-3-690-200.1
CDN 3X690 VAC(P-P);1000VDC
电流范围	Models with additional current ranges*
＜32,63A	NX5-R bs-3-690-63.3
＜32,63,125A	NX5-R bs-3-690-125.3
＜32,63,125,200A	NX5-R bs-3-690-200.3
铁路行业手动CDN
PCN 7-R s-1	手动耦合网络， 7kV浪涌脉冲 EUT 最大电压690VAC 耦合：0.5 uF / 40Ω 退耦：发生器内置
NX5 BS-3-480-16
3相CDN	满足EN/IEC 61000-4-4和EN/IEC 61000-4-5 群脉冲达到5.5kV 浪涌达到5kV
EUT 供电	3 x 480 V, 16 A, 50/60 Hz
连接器	输入:MC 4mm安全端子输出：MC 4mm安全端子
尺寸规格	尺寸：19英寸/6HU,448x286x500mm 重量：约30kg
NX5 BS-3-480-32
3相CDN	满足EN/IEC 61000-4-4和EN/IEC 61000-4-5 群脉冲达到5.5kV 浪涌达到5kV
EUT 供电	3 x 480 V, 32 A, 50/60 Hz
连接器	输入:MC 4mm安全端子输出：MC 4mm安全端子
尺寸规格	尺寸：19英寸/6HU,448x286x500mm 重量：约45kg
NX5 BS-3-480-63
3相CDN	满足EN/IEC 61000-4-4和EN/IEC 61000-4-5 群脉冲达到5.5kV 浪涌达到5kV
EUT 供电	3 x 480 V, 63 A, 50/60 Hz
连接器	输入:CEE 480/63 输出：MC 6mm安全端子
尺寸规格	尺寸：RAC 25 IEC 重量：约100kg
NX5 BS-3-480-125
3相CDN	满足EN/IEC 61000-4-4和EN/IEC 61000-4-5 群脉冲达到5.5kV 浪涌达到5kV
EUT 供电	3 x 480 V, 125A, 50/60 Hz
连接器	输入:CEE 480/125 输出：MC 6mm安全端子
尺寸规格	尺寸：RAC 25 IEC 重量：约200kg
NX5 BS-3-480-63.1
3相CDN	满足EN/IEC 61000-4-4和EN/IEC 61000-4-5 群脉冲达到5.5kV 浪涌达到5kV
EUT 供电	3 x 480 V, 63A, 50/60 Hz
电流范围	<32 A, 63 A
连接器	输入:CEE 480/63 输出：MC 6mm安全端子
尺寸规格	尺寸：RAC 34 IEC 重量：约100kg
NX5 BS-3-480-125.1
3相CDN	满足EN/IEC 61000-4-4和EN/IEC 61000-4-5 群脉冲达到5.5kV 浪涌达到5kV
EUT 供电	3 x 480 V, 125A, 50/60 Hz
电流范围	<32 A, 63 A，125A
连接器	输入:CEE 480/125 输出：MC 6mm安全端子
尺寸规格	尺寸：RAC 34 IEC 重量：约180kg
