RS103(10kHz~40GHz电场辐射敏感度)

RS103(10kHz~40GHz电场辐射敏感度)

  • 分类:军品EMS
  • 发布时间:2020-05-15 00:00:00
  • 访问量:0
概要:
概要:
详情

1、测试简介

  RS103(10kHz~40GHz电场辐射敏感度)适用于设备及分系统的壳体和互连电缆。

  本项目适用范围如下:

  10kHz~2MHz 陆军飞机(包括机场维护工作区)适用,其他选用;

  2MHz~30MHz 陆军舰船、陆军飞机(包括机场维护工作区)、海军适用,其他由订购方选用;

  30MHz~100MHz 全部适用;

  100MHz~1GHz 全部适用;

  1GHz~18GHz 全部适用;

  18GHz~40GHz 订购方选用

  本项目不适用于连接天线的接收机的调谐频率,但水面舰船和潜艇除外。

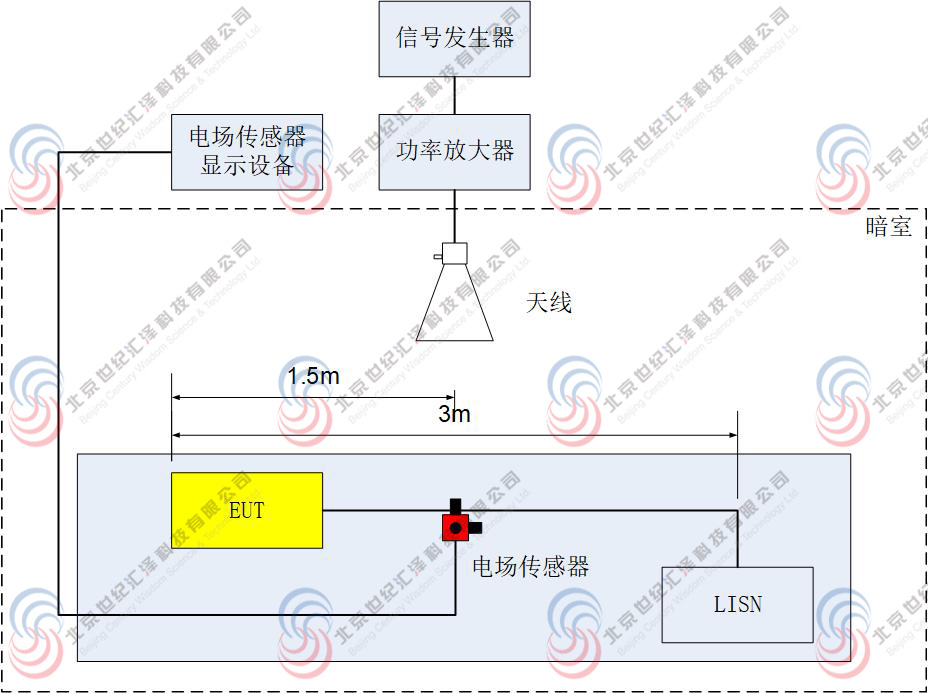

2、系统连接图

3、典型配置

RS103(10kHz~40GHz电场辐射敏感度)

序号

产品

说明

品牌

1

SMA 100B

射频和微波信号发生器 ,频率范围:8kHz~40GHz

Rohde&Schwarz/德国

2

OSP220

自动化RF开关控制单元,基本版背后带有3个控制卡槽,并带有2个可升级的卡槽

Rohde&Schwarz/德国

3

EMC32-S

EMS测试软件,适用于所有民用标准/汽车标准/军用标准,软件需要配合key才能使用

Rohde&Schwarz/德国

4

BTA 0122-3000

功率放大器 10kHz~220MHz,3000瓦,含定向耦合器

BONN/德国

5

BLWA 2010-500D

功率放大器200MHz~1000MHz,500瓦,含定向耦合器

BONN/德国

6

BLMA 1040-200/100D

射频功放,200瓦,1~4GHz,含定向耦合器

BONN/德国

7

TWAL 0408-250E

射频功放,250瓦,4~8 GHz,含定向耦合器

BONN/德国

8

TWAL 0818-200E

射频功放,200瓦,8 ~18 GHz,含定向耦合器

BONN/德国

9

TWAL 1840-40E

射频功放,40瓦,18~40 GHz,含定向耦合器

BONN/德国

10

ATP10K100MM2

电场发生器,频率范围10 kHz~100MHz,3000瓦,含支架

AR/美国

11

STLP 9128E

宽带天线,80MHz ~ 1.5GHz, 1000瓦输入功率,含支架TPD-1.6

Schwarzbeck/德国

12

HA 9250-12

锥体标准增益喇叭天线, 1 ~ 2 GHz, 7/16-连接器, 20 dBi

Schwarzbeck/德国

13

HA 9250-24

锥体标准增益喇叭天线, 2 ~ 4 GHz, 7/16-连接器, 20 dBi

Schwarzbeck/德国

14

HA 9250-48

锥体喇叭天线 4 ~ 8 GHz, 7/16连接器, 20 dBi

Schwarzbeck/德国

15

BBHA 9120 D

宽带喇叭天线 (0,8) 1 ~ 18 GHz, N连接器

Schwarzbeck/德国

16

BBHA 9170

宽带喇叭天线15 ~ 26.5 (40) GHz, SMA匹配连接器

Schwarzbeck/德国

17

EFS-10

场强探头组,10kHz-9.25GHz,0.5-500V/m

Frankonia/德国

18

FA7040

场强表,2MHz–40GHz

AR/美国

19

PM2003

双通道功率计主机,含19"机架安装适配器RM2000

AR/美国

20

PH2000A

功率探头,频率范围10kHz ~ 8GHz, -动态范围-60dBm到+20dBm

AR/美国

21

PH2010

功率探头,30 MHz ~ 40 GHz, -70dBm to +20dBm

AR/美国

22

NNBL 8226

符合军标GJB151A/152A要求的V-LISN,9kHz~100 MHz,单线70(100)A

Schwarzbeck/德国

23

EMS-TAB

EMS测试环境,包含实木测试桌、绝缘支撑等

世纪汇泽/中国

24

SAC 3

3m法电波暗室,尺寸可根据客户现场定制

Frankonia/德国
