对窄带辐射电磁能的抗扰性试验-便携式发射机模拟法

对窄带辐射电磁能的抗扰性试验-便携式发射机模拟法

  • 分类:汽车电子EMS
  • 发布时间:2020-05-12 00:00:00
  • 访问量:0
概要:
概要:
详情

1、测试简介

  随着科技的发展,移动通信成为未来的趋势,同样车载移动通信设备(如手机/蓝牙设备等)得到大量使用,研究表明,在手机等小型移动设备周围,仅有几百瓦的发射功率,这些设备就能产生的场强高达100V/m以上。若以现有现有的辐射抗扰度测试方法,测试距离为1米或3米,需要功率放大器的功率较大,成本太高。为了研究这些设备对其他电子设备(例如车载设备医疗设备)的影响,需要引入更有效的辐射抗扰度测试方法,使用10~20W的功放,就能产生非常高的场强。

  对于射频连续波抗扰度,考虑到低频对功率放大器的要求较高,出于成本及结果一致性等综合因素考虑,通常测试频段及实验方法如下:

  ISO 11452-2,ALSE自由场法,80MHz~18GHz;

  ISO 11452-3,TEM小室法,10KHz~200MHz;

  ISO 11452-4,BCI法,1MHz~400MHz;

  ISO 11452-5,Stripline带状线法,10KHz~400MHz;

  ISO 11452-7,BAN直接注入,250kHz~500MHz;

  ISO 11452-8,低频磁场抗扰度,15Hz~150KHz;

  ISO 11452-9,便携式发射机,26MHz~5.85GHz;

  ISO 11452-10音频扩展,15Hz~250KHz;

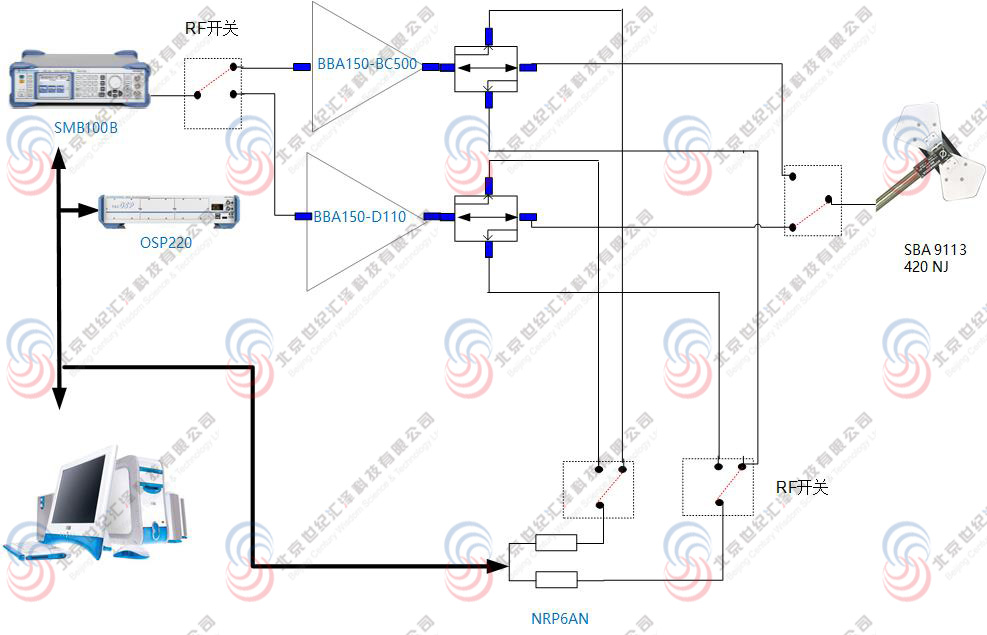

2、系统连接图



3、典型配置

射频抗扰度-便携式发射机【依据ISO 11452-9】

序号

产品

说明

品牌

1

SMB100B

信号源,9KHz~6GHz

Rohde&Schwarz/德国

2

OSP220

自动化RF开关控制单元,基本版背后带有3个控制卡槽,并带有2个可升级的卡槽

Rohde&Schwarz/德国

3

BBA150-BC500

单波段功放,80 MHz~1 GHz, 500 W, 风冷

Rohde&Schwarz/德国

4

BBA150-D110

单波段功放,0,69 GHz~3,2 GHz, 110 W, 风冷

Rohde&Schwarz/德国

5

NRP6AN

平均功率传感器, 8kHz~6GHz, 100pw ~200mW, N(m)

Rohde&Schwarz/德国

6

SBA 9113

小型双锥微波天线,频率范围0.5~3GHz,20瓦,用于CIS/A/648/CDV CISPR 16-1-4场地驻波比测量(1GHz以上)

Schwarzbeck/德国

7

420 NJ

用于Ford标准RI115的手持发射器辐射抗扰度测试用天线振子,需要SBA 9113或SBA 9113 mini

Schwarzbeck/德国

8

Opt. Spacer 50

聚苯乙烯间隔器,保持420 NJ测试距离为50mm

Schwarzbeck/德国

9

EFS-10

场强探头组,10kHz~9.25GHz,0.5~500V/m

Frankonia/德国

10

EMC32-S

EMS测试软件,含有license

Rohde&Schwarz/德国
